Pada postingan kali ini . saya akan memberikan informasi mengenai langkah - langkah pembuatan sequence diagram yang sebelumnya telah dijelaskan mengenai Sequence Diagram pada postingan sebelumnya. Klik Disini (Sequence Diagram)
Berikut adalah Langkah - langkah pembuatan Sequence Diagram dengan studi kasus "Pengaktifan PIN" menggunakan tools Rational rose.
- Run tools Rational Rose , setelah dibuka lalu klik kanan pada Use Case View pada halaman browser . Pilih New -> Sequence Diagram.
- Karena kita akan membuat Lifeline Actor makal hal yang harus dilakukan yaitu Pilih Object pada toolbox diagram.

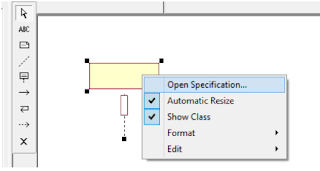

- Lalu kemudia drag Object ke dalam jendela diagram , lalu Klik Kanan pada object -> Open Spesification , seperti pada gambar di bawah ini.
- Maka akan muncul jendela seperti di bawah ini . Isi text box Name dengan laboran dan class dengan <new>.
- Setelah memilih <new> maka otomatis akan tapil layar baru . Pada layar ini , isi text box Name sama dengan yang diisi sebelumnya yaitu laboran . kemudia pada text box Stereotype diisi dengan Actor.
- Jika telah selesai , lalu pilih OK . Maka yang akan ditampulkan di layar ialah lifeline actor laboran seperti di gambar ini.
- Selanjutnya ikuti langkah diatas untuk membuat lifeline - lifeline lain yang diperintahkan . Sehingga hasilnya sama seperti gambar dibawah.
- Jika sampai tahap ini telah selesai , selanjutnya kita akan membuat Activation dan Message pada Sequence Diagram yang telah kita buat.
- Pilih Object Message pada toolbox diagram , lalu tarik garis dari actor laboran menuju form aktivasi.
- Selanjutnya kita akan mendeskripsikan message tersebut dengan cara klik kanan pada message -> Open Spesification
- Kemudian isi pada textbox name dengan menginputkan pin aktivasi -> Ok.
- Beri Activation dan Message pada sequence diagram diatas sesuai dengan yang diperintahkan sehingga hasilnya seperti berikut.
Sekian Pembahasan mengenai langkah - langkah pembuatan Sequence Diagram kali ini . Semoga bermanfaat
